Seat Altea Freetrack 2007 Manual do proprietário (in Portuguese)

Posto de condução59
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Indicador do nível do depósito de combustível
 e indicador
de reservaPainel de instrumentos: indicador do nível do combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Para veículos com tracção total, a capa cidade aproximada do depósito é de
60 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 34 (seta), acende-se
uma luz de advertência e soa um aviso sonoro para avisá-lo que deve abas-
tecer . Nesse momento resta ainda 7 litros (nos veículos com tracção total 8
litros).
No visor do painel de instrumentos aparece a mensagem
3) FAVOR
ABASTECER *
Indicador da temperatura do líquido de refrigeração


O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 35 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no display* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 74, fig. 47 . No visor do painel de instrumentos aparece uma
3)Em função da versão do modelo
Fig. 34 Painel de instru-
mentos: indicador do
nível do combustível
Fig. 35 Pormenor do
painel de instrumentos:
indicador da temperatura
do líquido de refrigeração
do motor
AAAB
AC
A2
altea_xl portugues.book Seite 59 Donnerstag, 12. April 2007 3:57 15

Posto de condução

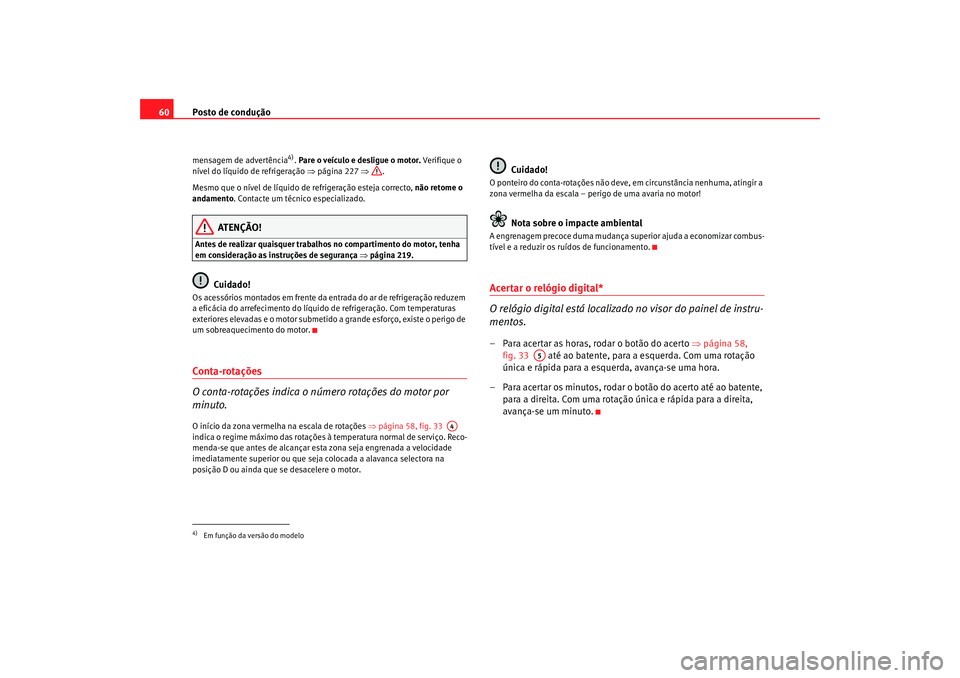

60mensagem de advertência
4). Pare o veículo e desligue o motor. Verifique o
nível do líquido de refrigeração ⇒página 227 ⇒ .
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no compartimento do motor, tenha
em consideração as instruções de segurança ⇒página 219.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.O início da zona vermelha na escala de rotações ⇒página 58, fig. 33
indica o regime máximo das rotações à temperatura normal de serviço. Reco-
menda-se que antes de alcançar esta zona seja engrenada a velocidade
imediatamente superior ou que seja colocada a alavanca selectora na
posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve , em circunstância nenhuma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança su perior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão do acerto ⇒página 58,
fig. 33 até ao batente, para a esquerda. Com uma rotação
única e rápida para a esquerda, avança-se uma hora.
– Para acertar os minutos, rodar o botão do acerto até ao batente, para a direita. Com uma rotação única e rápida para a direita,
avança-se um minuto.
4)Em função da versão do modelo
A4
A5
altea_xl portugues.book Seite 60 Donnerstag, 12. April 2007 3:57 15

Posto de condução61
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

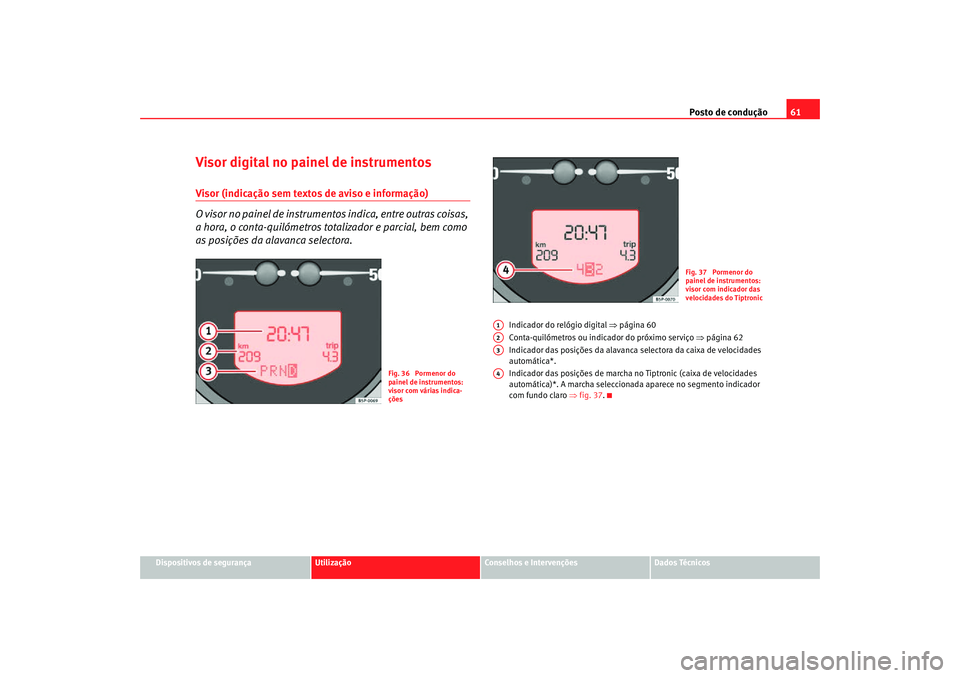

Visor digital no painel de instrumentosVisor (indicação sem textos de aviso e informação)
O v i s o r n o p a i nel d e i n st ru m e n to s i nd i ca , e nt re o u t ra s co i s a s ,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒página 60
Conta-quilómetros ou indicador do próximo serviço ⇒página 62
Indicador das posições da alavanca selectora da caixa de velocidades
automática*.
Indicador das posições de marcha no Tiptronic (caixa de velocidades
automática)*. A marcha seleccionada aparece no segmento indicador
com fundo claro ⇒fig. 37 .
Fig. 36 Pormenor do
painel de instrumentos:
visor com várias indica-
ções
Fig. 37 Pormenor do
painel de instrumentos:
visor com indicador das
velocidades do Tiptronic
A1A2A3A4
altea_xl portugues.book Seite 61 Donnerstag, 12. April 2007 3:57 15

Posto de condução

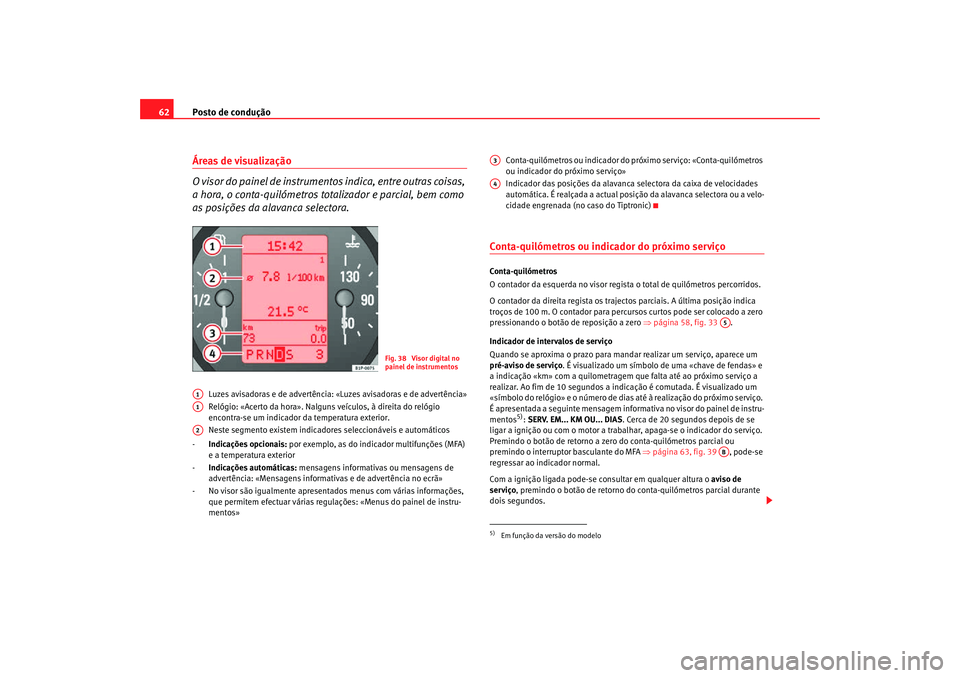

62Áreas de visualização
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Luzes avisadoras e de advertência: «Luzes avisadoras e de advertência»
Relógio: «Acerto da hora». Nalguns veículos, à direita do relógio
encontra-se um indicador da temperatura exterior.
Neste segmento existem indicadores seleccionáveis e automáticos
- Indicações opcionais: por exemplo, as do indicador multifunções (MFA)
e a temperatura exterior
- Indicações automáticas: mensagens informativas ou mensagens de
advertência: «Mensagens informativas e de advertência no ecrã»
- No visor são igualmente apresenta dos menus com várias informações,
que permitem efectuar várias regulações: «Menus do painel de instru-
mentos» Conta-quilómetros ou indicador do próximo serviço: «Conta-quilómetros
ou indicador do próximo serviço»
Indicador das posições da alavanca selectora da caixa de velocidades
automática. É realçada a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)
Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
pressionando o botão de reposição a zero
⇒página 58, fig. 33 .
Indicador de intervalos de serviço
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço. É visualizado um símbolo de uma «chave de fendas» e
a indicação «km» com a quilometragem que falta até ao próximo serviço a
realizar. Ao fim de 10 segundos a indicação é comutada. É visualizado um
«símbolo do relógio» e o número de di as até à realização do próximo serviço.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
5): SERV. EM... KM OU... DIAS . Cerca de 20 segundos depois de se
ligar a ignição ou com o motor a trabal har, apaga-se o indicador do serviço.
Premindo o botão de retorno a zero do conta-quilómetros parcial ou
premindo o interruptor basculante do MFA ⇒ página 63, fig. 39 , pode-se
regressar ao indicador normal.
Com a ignição ligada pode-se co nsultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Fig. 38 Visor digital no
painel de instrumentos
A1A1A2
5)Em função da versão do modeloA3A4
A5AB
altea_xl portugues.book Seite 62 Donnerstag, 12. April 2007 3:57 15

Posto de condução63
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

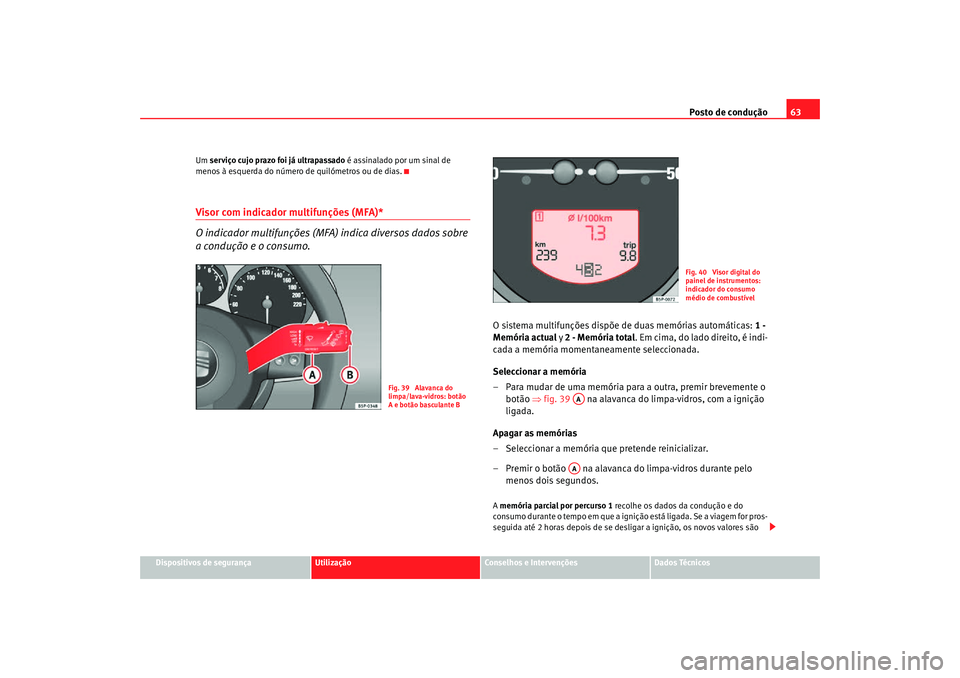

Um
serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) indica diversos dados sobre
a condução e o consumo.
O sistema multifunções dispõe de duas memórias automáticas: 1 -
Memória actual y 2 - Memória total . Em cima, do lado direito, é indi-
cada a memória momentaneamente seleccionada.
Seleccionar a memória
– Para mudar de uma memória para a outra, premir brevemente o botão ⇒fig. 39 na alavanca do limpa-vidros, com a ignição
ligada.
Apagar as memórias
– Seleccionar a memória que pretende reinicializar.
– Premir o botão na alavanca do limpa-vidros durante pelo menos dois segundos.A memória parcial por percurso 1 recolhe os dados da condução e do
consumo durante o tempo em que a ignição está ligada. Se a viagem for pros-
seguida até 2 horas depois de se desligar a ignição, os novos valores são
Fig. 39 Alavanca do
limpa/lava-vidros: botão
A e botão basculante B
Fig. 40 Visor digital do
painel de instrumentos:
indicador do consumo
médio de combustível
AAAA
altea_xl portugues.book Seite 63 Donnerstag, 12. April 2007 3:57 15

Posto de condução

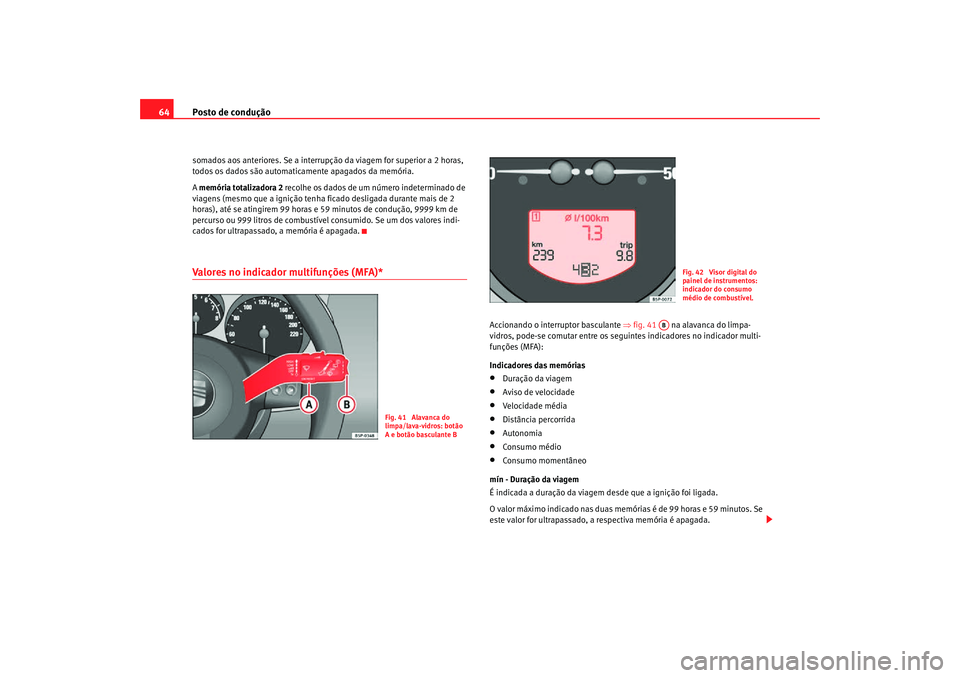

64somados aos anteriores. Se a interrupçã o da viagem for superior a 2 horas,
todos os dados são automaticamente apagados da memória.
A memória totalizadora 2 recolhe os dados de um número indeterminado de
viagens (mesmo que a ignição tenha ficado desligada durante mais de 2
horas), até se atingirem 99 horas e 59 minutos de condução, 9999 km de
percurso ou 999 litros de combustível consumido. Se um dos valores indi-
cados for ultrapassado, a memória é apagada.Valores no indicador multifunções (MFA)*
Accionando o interruptor basculante ⇒fig. 41 na alavanca do limpa-
vidros, pode-se comutar entre os segu intes indicadores no indicador multi-
funções (MFA):
Indicadores das memórias•
Duração da viagem
•
Aviso de velocidade
•
Velocidade média
•
Distância percorrida
•
Autonomia
•
Consumo médio
•
Consumo momentâneo
mín - Duração da viagem
É indicada a duração da viagem desde que a ignição foi ligada.
O valor máximo indicado nas duas memó rias é de 99 horas e 59 minutos. Se
este valor for ultrapassado, a respectiva memória é apagada.
Fig. 41 Alavanca do
limpa/lava-vidros: botão
A e botão basculante B
Fig. 42 Visor digital do
painel de instrumentos:
indicador do consumo
médio de combustível.
AB
altea_xl portugues.book Seite 64 Donnerstag, 12. April 2007 3:57 15

Posto de condução65
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

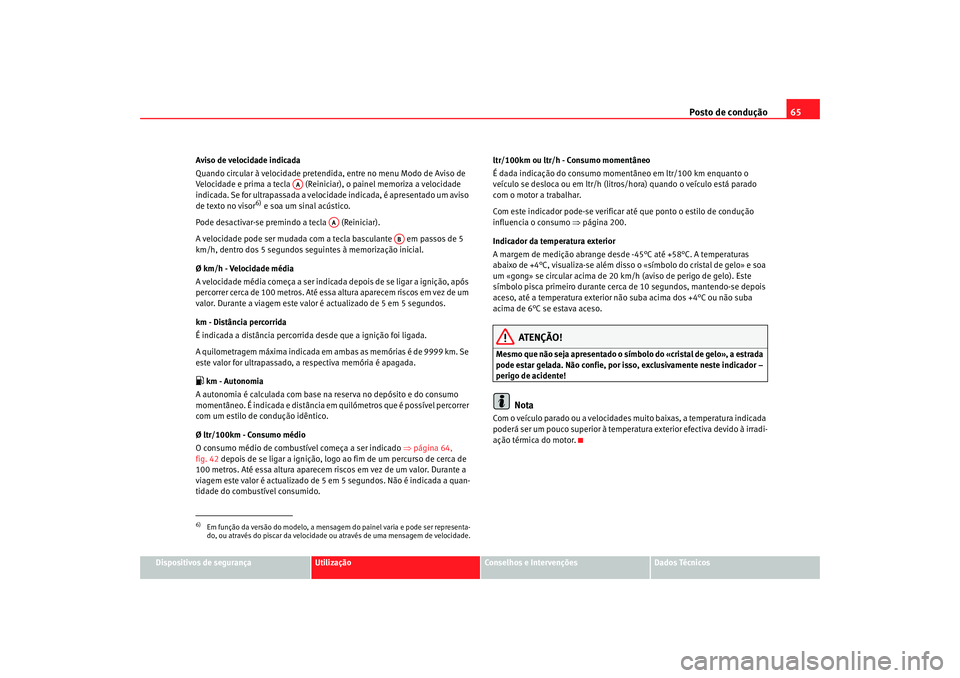

Aviso de velocidade indicada
Quando circular à velocidade pretendi
da, entre no menu Modo de Aviso de
Velocidade e prima a tecla (Reiniciar ), o painel memoriza a velocidade
indicada. Se for ultrapassada a velocida de indicada, é apresentado um aviso
de texto no visor
6) e soa um sinal acústico.
Pode desactivar-se premindo a tecla (Reiniciar).
A velocidade pode ser mudada com a tecla basculante em passos de 5
km/h, dentro dos 5 segundos seguintes à memorização inicial.
Ø km/h - Velocidade média
A velocidade média começa a ser indicada depois de se ligar a ignição, após
percorrer cerca de 100 metros. Até essa altura aparecem riscos em vez de um
valor. Durante a viagem este valor é actualizado de 5 em 5 segundos.
km - Distância percorrida
É indicada a distância percorrida desde que a ignição foi ligada.
A quilometragem máxima indicada em ambas as memórias é de 9999 km. Se
este valor for ultrapassado, a respectiva memória é apagada.
 km - Autonomia
A autonomia é calculada com base na reserva no depósito e do consumo
momentâneo. É indicada e distância em quilómetros que é possível percorrer
com um estilo de condução idêntico.
Ø ltr/100km - Consumo médio
O consumo médio de combustível começa a ser indicado ⇒página 64,
fig. 42 depois de se ligar a ignição, logo ao fim de um percurso de cerca de
100 metros. Até essa altura aparecem riscos em vez de um valor. Durante a
viagem este valor é actualizado de 5 em 5 segundos. Não é indicada a quan-
tidade do combustível consumido. ltr/100km ou ltr/h - Consumo momentâneo
É dada indicação do consumo mome
ntâneo em ltr/100 km enquanto o
veículo se desloca ou em ltr/h (litros /hora) quando o veículo está parado
com o motor a trabalhar.
Com este indicador pode-se verificar até que ponto o estilo de condução
influencia o consumo ⇒página 200.
Indicador da temperatura exterior
A margem de medição abrange desde -45°C até +58°C. A temperaturas
abaixo de +4°C, visualiza-se além diss o o «símbolo do cristal de gelo» e soa
um «gong» se circular acima de 20 km/h (aviso de perigo de gelo). Este
símbolo pisca primeiro durante cerca de 10 segundos, mantendo-se depois
aceso, até a temperatura exterior não suba acima dos +4°C ou não suba
acima de 6°C se estava aceso.
ATENÇÃO!
Mesmo que não seja apresentado o símbol o do «cristal de gelo», a estrada
pode estar gelada. Não confie, por is so, exclusivamente neste indicador –
perigo de acidente!
Nota
Com o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatur a exterior efectiva devido à irradi-
ação térmica do motor.
6)Em função da versão do modelo, a mensagem do painel varia e pode ser representa-
do, ou através do piscar da velocidade ou através de uma mensagem de velocidade.
AA
AA
AB
altea_xl portugues.book Seite 65 Donnerstag, 12. April 2007 3:57 15

Posto de condução
66Símbolos de advertência e textos de aviso e informação no display
Eventuais deficiências são indicadas por meio de luzes avisa-
doras e mensagens de advertên cia e informativas no visor.Quando se liga a ignição ou em andamento são automaticamente contro-
ladas determinadas funções e componentes do veículo. Eventuais avarias de
funcionamento são assinaladas por meio de símbolos de aviso e mensagens
informativas ou de advertência no visor e, em certos casos, também através
de um sinal acústico.
Símbolos de advertência
Existem símbolos de advertência vermelh os (prioridade 1) e amarelos (prio-
ridade 2)
Mensagens informativas
A par de avisos apresentados na sequência de uma deficiência, o condutor é
informado, através do visor, sobre processos o estado do veículo ou são-lhe
pedidas determinadas intervenções.
Nota
No visor sem indicador de mensagens informativas ou de advertência as defi-
ciências são exclusivamente assinaladas pelas luzes avisadoras.Avisos com a prioridade 1 (vermelho)No caso de uma destas deficiências o símbolo pisca ou acende-se e ouvem-
se três sinais acústicos . Os símbolos assinalam um perigo. Pare o veículo e
desligue o motor. Verifique a deficiência e corrija-a. Poderá ser necessária a
assistência de um técnico especializado. Se ocorrerem simultaneamente várias
deficiências com a prioridade 1, os
símbolos aparecem sucessivamente, dura nte cerca de 2 segundos e piscam
até que a anomalia seja eliminada.
Enquanto houver um aviso com a prioridade 1, não são apresentados menus
no visor.
Exemplos de avisos da prioridade 1 (vermelho)
7)
•
Símbolo do sistema de travagem
 com texto de aviso STOP LÍQUIDO
DOS TRAVÕES MANUAL DE INSTRUÇÕES ou STOP DEFICIÊNCIA NOS TRAVÕES
MANUAL DE INSTRUÇÕES
•
Símbolo do líquido de refrigeração
 com o texto de aviso STOP
LÍQUIDO DE REFRIGERAÇÃO MANUAL DE INSTRUÇÕES
•
Símbolo de pressão do óleo do motor

com mensagem de advertância
STOP PRESSÃO ÓLEO PARAR MOTOR MANUAL DE INSTRUÇÕES.
Avisos com a prioridade 2 (amarelo) Se ocorrer uma destas deficiências, acende-se o símbolo e ouve-se um sinal
acústico . Verificar a respectiva função com a possível brevidade.
Se ocorrerem simultaneamente vários avisos com a prioridade 2, os
símbolos aparecem em sucessão, durante cerca de 2 segundos. Ao fim de um
tempo de espera, desaparece a mensagem informativa e o símbolo mantém-
se no rebordo do visor, para lembrar o condutor.
Os avisos com a prioridade 2 só são apresentados, se não houver nenhum
aviso com a prioridade 1 !
Exemplos de mensagens de advertência com prioridade 2 (amarelo):
8)
•
Símbolo do combustível com o texto de informação FAVOR ABASTECER
7)Em função da versão do modelo8)Em função da versão do modelo
altea_xl portugues.book Seite 66 Donnerstag, 12. April 2007 3:57 15

Posto de condução67
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•

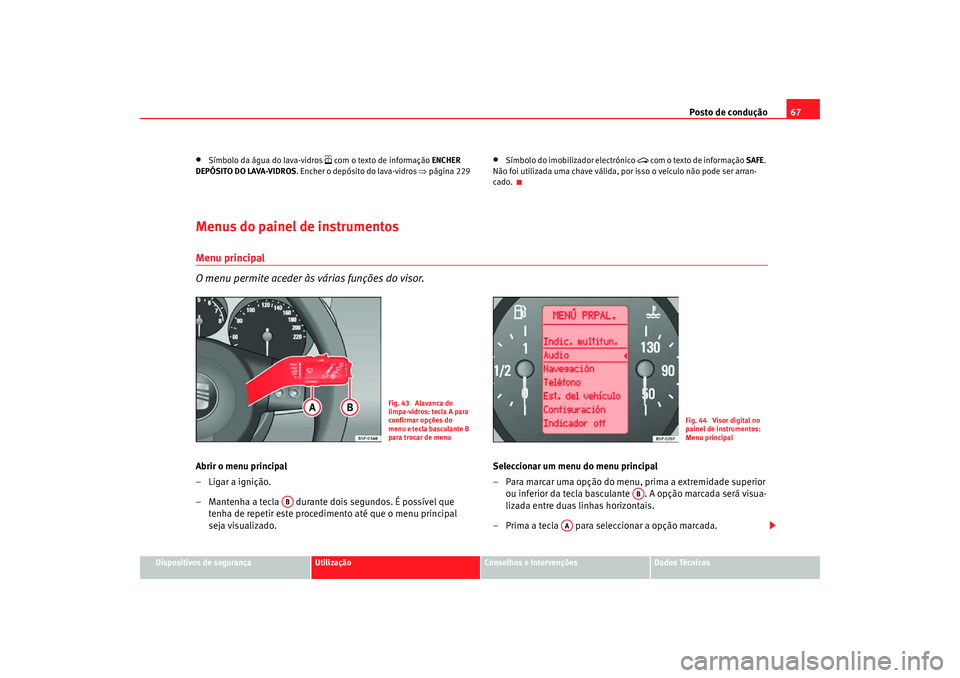

Símbolo da água do lava-vidros
 com o texto de informação ENCHER
DEPÓSITO DO LAVA-VIDROS. Encher o depósito do lava-vidros ⇒ página 229
•
Símbolo do imobilizador electrónico

com o texto de informação SAFE.
Não foi utilizada uma chave válida, por isso o veículo não pode ser arran-
cado.
Menus do painel de instrumentosMenu principal
O menu permite aceder às várias funções do visor.Abrir o menu principal
– Ligar a ignição.
– Mantenha a tecla durante dois segundos. É possível que tenha de repetir este procedimento até que o menu principal
seja visualizado. Seleccionar um menu do menu principal
– Para marcar uma opção do menu, prima a extremidade superior
ou inferior da tecla basculante . A opção marcada será visua-
lizada entre duas linhas horizontais.
– Prima a tecla para seleccionar a opção marcada.
Fig. 43 Alavanca do
limpa-vidros: tecla A para
confirmar opções do
menu e tecla basculante B
para trocar de menu
Fig. 44 Visor digital no
painel de instrumentos:
Menu principal
AB
AB
AA
altea_xl portugues.book Seite 67 Donnerstag, 12. April 2007 3:57 15

Posto de condução

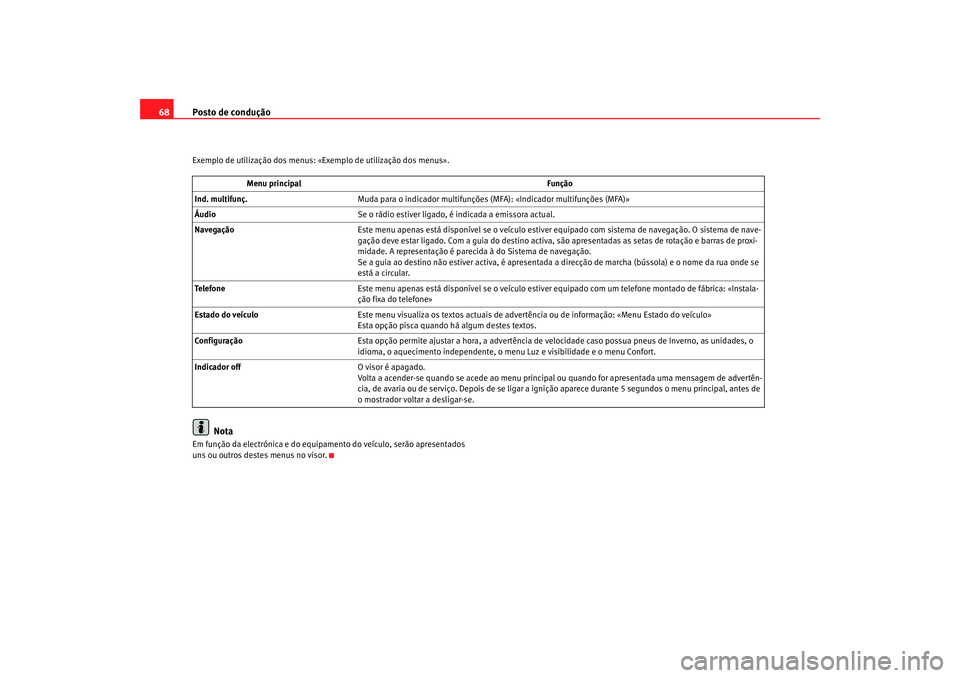

68Exemplo de utilização dos menus: «Exemplo de utilização dos menus».
Nota
Em função da electrónica e do equi pamento do veículo, serão apresentados
uns ou outros destes menus no visor. Menu principal
Função
Ind. multifunç. Muda para o indicador multifunções (MFA): «Indicador multifunções (MFA)»
Áudio Se o rádio estiver ligado, é indicada a emissora actual.
Navegação Este menu apenas está disponível se o veículo estiver equipado com sistema de navegação. O sistema de nave-
gação deve estar ligado. Com a guia do destino activa, são apresentadas as setas de rotação e barras de proxi-
midade. A representação é parecida à do Sistema de navegação.
Se a guia ao destino não estiver activa, é apresentada a direcção de marcha (bússola) e o nome da rua onde se
está a circular.
Te l e f o n e Este menu apenas está disponível se o veículo estiver equipado com um telefone montado de fábrica: «Instala-
ção fixa do telefone»
Estado do veículo Este menu visualiza os textos actuais de advert ência ou de informação: «Menu Estado do veículo»
Esta opção pisca quando há algum destes textos.
Configuração Esta opção permite ajustar a hora, a advertência de velocidade caso possua pneus de Inverno, as unidades, o
idioma, o aquecimento independente, o menu Luz e visibilidade e o menu Confort.
Indicador off O visor é apagado.
Volta a acender-se quando se acede ao menu principal ou quando for apresentada uma mensagem de advertên-
cia, de avaria ou de serviço. Depois de se ligar a ignição aparece durante 5 segundos o menu principal, antes de
o mostrador voltar a desligar-se.
altea_xl portugues.book Seite 68 Donnerstag, 12. April 2007 3:57 15
